上次我們講述了工程設置里面的一些知識點。今天我們主要講述軸網的建立。
在廣聯達軟件中,軸網是我們建立工程模型的最基本的參照,軸網的作用在于為我們提供每個構件的精準坐標信息,保證各種構件的扣減關系正確,準確的完成工程算量。
以前在廣聯達網站里面看過一個視頻,里面有有到,建立軸網構件,要按著圖紙中軸網最復雜的一種形式建立。我想這種方法還是有一定的誤區的。我有以下幾點原因:
第一:GCL2008中,有許多構件是可以按著軸網進行智能布置的,例如柱子、梁、墻、獨立基礎等。一個適當精簡的軸網可以讓我們有更快的布置速度,同時不容易出現錯誤。
第二:太多的軸線就會看上去很亂,很容易布置錯誤。
第三:軸號是按著1、2、3……和A、B、C、D……如是的規律自動生成的,過多的使用輔助軸線,容易導致定義軸網的速度減慢。
第四:軟件提供了輔助軸網的功能,我們可以隨時隱藏和調出,這樣我們就有了一個更為清爽的界面。
在廣聯達廣聯達中,軸線一共有兩個大類,就是主軸和輔軸前面我講了他們的共同點,就是我們提供每個構件的精準坐標信息,保證各種構件的扣減關系正確。
主軸一共分為三種。分別是正交、斜交和弧形軸網,這三種軸網可以通過編輯實現一些復雜軸網的建立。在下次的博客里面我會單獨介紹,復雜軸網的一些編輯,下面我們就以本工程的圖紙為例。介紹一下正交軸網的建立。
1、新建軸網

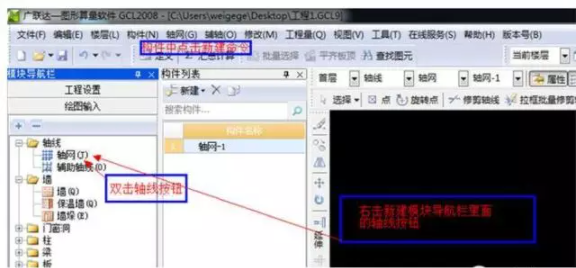

新建軸網,廣聯達中一共提供了三種方法,如下圖:
2輸入軸距

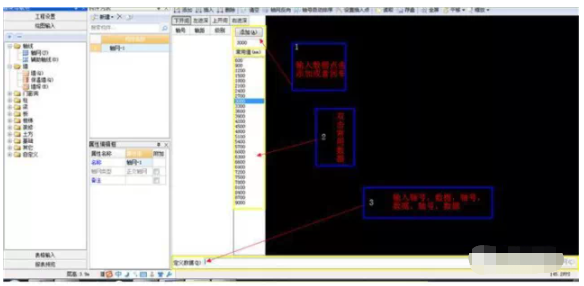

輸入軸距,一共也有三種方法。如下圖:
雖然軟件為我們提供了三種方法但是我想他們之間的也有很大的不同,下面我來做一個解析。
方法1:這個方法還是比較快的,這種方法可以將所有的操作都在數字鍵區完成,數據,回車,數據,回車,很方便的。同時在數據框里面的數據支持乘法計算,例如我們輸入圖紙里面的2-3和3-4軸的時候我們可以點擊6000*2。
方法2,這個方法可能會慢一點。一般我是不用的,特別是有些時候,找了一遍,都沒有要用的數據,還是很糾結的。說到好處,如果你的左手上有一個蘋果,你吃蘋果的基本耽誤工作的。它的好處的是解放左手,如果你認為這個也能勉強算一個。
方法3在定義左右開間上下進深都相同的軸網時是比較快捷,它不僅可以使用復制粘貼命令,也可以使用Ctrl+C和Ctrl+V快捷的命令,這樣我們在定義了一邊的開間進深以后可以復制到另外的一邊。
下面我們開始定義軸網,以下部開間為例,首先輸入3300點擊回車按鈕,然后輸入6000*2點擊回車,輸入7200點擊回車,輸入6000*2點擊回車,再輸入3300點擊回車。然后將“定義數據中的數據復制并粘貼到上開間。
同理定義進深數據。進深中的1/A是需要修改才能完成后的,輸入數據4700后,需要將自動生成的2/A改成B,然后才能繼續。

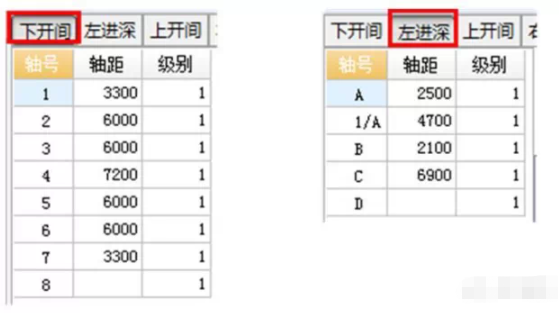

完成的數據如圖
左右進深相同,上下進深相同。我們只要利用方法3中的復制粘貼命令將開間進深中的數據進行復制就可以了。沒粘貼完一組數據需要點擊回車,確認命令的執行。
雙擊軸網,軟件要求輸入角度,我們選擇默認的零度,點擊確定。
完成的軸網如下:
此時我們完成了圖紙主軸的建立,在下面我將對于圖紙的輔軸功能進行介紹。
輔軸也有很多獨有的特點,我總結了幾點,介紹一下:
首先,主軸只能在主軸固有的圖層里面編輯,而輔軸是開放的,可以在任意一個圖層里面編輯。這就提高了建立輔軸軸線的效率,在工程中盡量更多的使用輔助軸線。
第二:就是在廣聯達鋼筋抽樣軟件中,(在我的圖形算量軟件中的整棟生成的,可能是軟件的問題)輔軸是在每個樓層單獨生成的,這就使得每個樓層的軸線都很清晰。同時,輔助軸線支持各個樓層之間的復制,這樣我們可以保留常用的輔軸,復制到其他樓層,這更有利于提高速度。
第三,輔軸在任何情況下都是可以隱藏的,只要在大寫或者英文狀態下點擊O可以了。這也能夠使得界面清爽,給工作的人一個好心情。
